Povezovanje naprav
Lokacijo s SEMS povežete v treh korakih: SEMS-u poveste, kako doseže naprave, dodate naprave in jih združite v sistem.
1. Kanali
V Settings, Channels ustvarite kanal za vsako vodilo RS485, z nastavitvami serijske povezave, ali za napravo Modbus TCP, z naslovom in vrati. Naprave na istem vodilu RS485 potrebujejo vsaka svoj naslov (unit ID).
2. Naprave

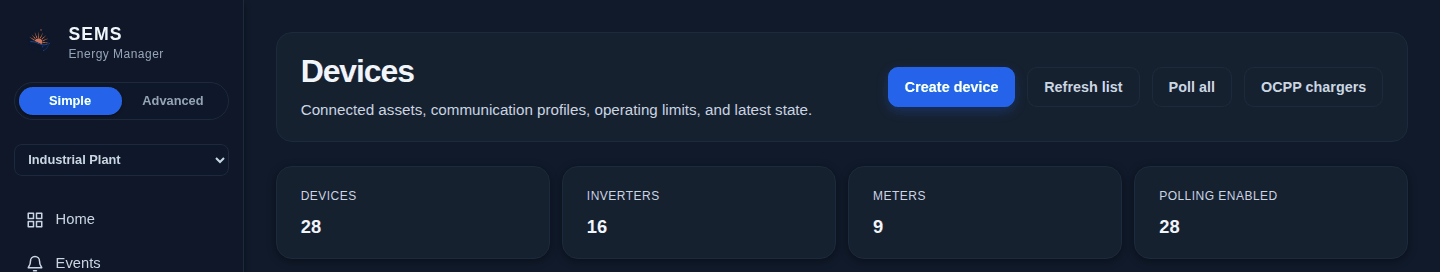

Na strani Devices (Naprave) Find Modbus devices na vodilu RS485 ali v omrežju poišče naslove od 1 do 247, po želji tudi z običajnimi hitrostmi prenosa in paritetami. Iskanje samo bere, naprave na tem vodilu pa se za kratek čas ustavijo.
Vsako najdeno napravo prikaže s proizvajalcem, vrsto in zanesljivostjo ujemanja. Preverite jo in pripravite za zagon; ob aktivaciji jo SEMS ustvari z izklopljenim branjem, da jo lahko najprej pregledate.
Napravo lahko dodate tudi ročno, z vrsto, profilom, kanalom in naslovom. Za baterijski modul ali razsmernik za krmilnikom elektrarne nastavite Managed by na nadrejeno napravo. Tu vnesete tudi omejitve naprave, kot so največja izmenična moč, največja rezervna moč, največja sončna proizvodnja in globina praznjenja baterije.
Polnilnice OCPP registrirate na strani EV Charger.
3. Sistemi
V Settings, Systems vsaki napravi dodelite vlogo. Vsaka naprava pripada enemu sistemu, večina lokacij pa ima enega samega.
| Vloga | Kaj počne v sistemu |
|---|---|
| Battery Controller | Krmili baterijski razsmernik in poroča moč in stanje baterije |
| Site Energy Inverter | Krmili razsmernik lokacije in poroča njegove energijske tokove |
| PV Inverter | Proizvaja sončno energijo in sprejema ukaze za omejevanje |
| PV Output Meter | Meri celotno sončno proizvodnjo |
| Grid meter | Meri odjem in oddajo na priključnem mestu |
| Consumption Meter | Meri porabo lokacije |
| Battery | Poroča podatke o hranilniku, ne da bi ga krmilil |
| Controllable Load | Porabnik, ki ga SEMS lahko prilagaja |
| Generic Meter | Števec ostane v sistemu, ne da bi se prišteval k vsoti |
Vrednosti, ki jih nihče ne meri neposredno, sestavite na strani Meritve.
Pred krmiljenjem preverite
Stran Home mora zdaj za vsako napravo prikazovati smiselne vrednosti, odjem in oddaja pa morata imeti pravilno smer. Celoten kontrolni seznam je na strani Zagon sistema.
