Postavitev PV

Podatki razsmernika povedo, da je nekaj narobe; stran Solar Layout (v slovenskem vmesniku Postavitev PV) pokaže, kje. Elektrarno narišete na fotografijo strehe, module povežete v nize, SEMS pa vsak niz poveže z vhodom razsmernika, ki ga meri.

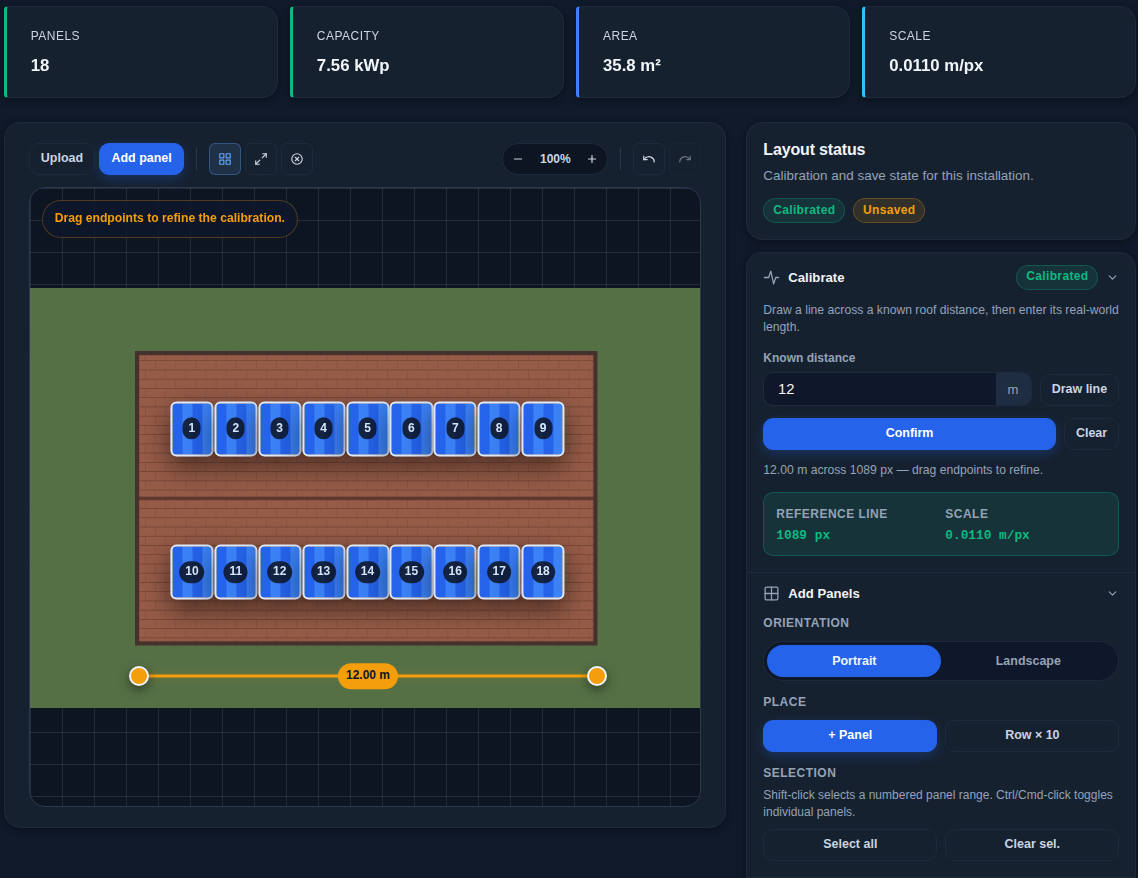

Risanje strehe

Naložite fotografijo strehe ali posnetek z drona in merilo nastavite s črto znane dolžine. Nato obrisano območje zapolnite z moduli ali jih postavljajte posamično, z nastavljivim naklonom, azimutom, usmeritvijo, razmiki ter pričakovanimi izgubami zaradi senčenja in umazanije za vsako območje.

Nizi

Ustvarite niz, izberite njegov vhod razsmernika in kliknite module v vrstnem redu vezave; pot je narisana na postavitvi. Označite lahko tudi optimizatorje modulov in kako uravnavajo napetost niza.

SEMS pričakovano napetost niza primerja z izmerjeno, večje odstopanje pa sproži alarm na strani Events, ki vodi do niza na strehi.

Primerjava vhodov

Tudi brez postavitve SEMS vsak vhod razsmernika v zadnjih treh dneh primerja s sosednjimi. Vhod, ki stalno zaostaja, kaže na senčenje, umazanijo, okvarjen modul ali slab konektor. Za to potrebujete razsmernike, ki poročajo vrednosti za vsak vhod.

Učinkovitost elektrarne

SEMS se učinkovitosti vaše elektrarne nauči za napoved sončne proizvodnje. Stalno razmerje učinkovitosti (performance ratio) je le za elektrarne, katerih proizvodnje SEMS ne more meriti.
